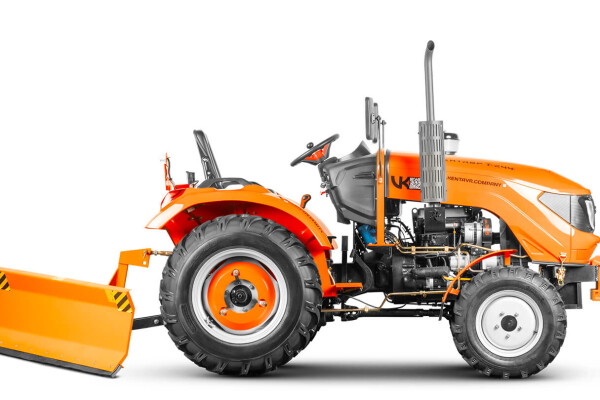

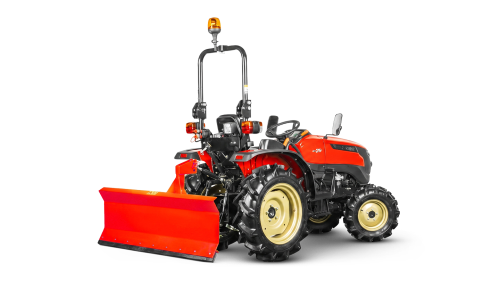

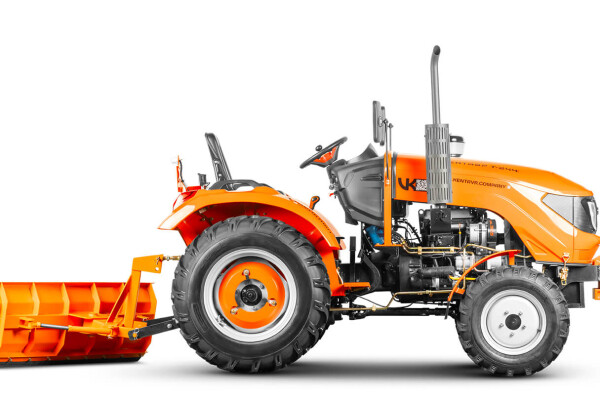

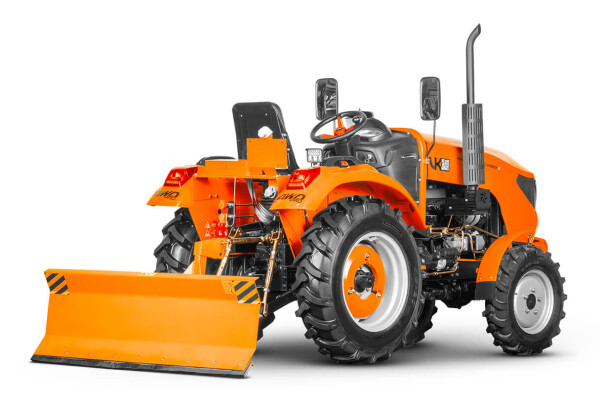

Отвал задненавесной Flagman

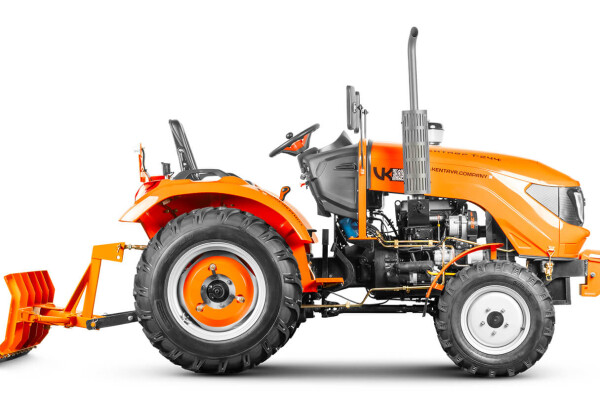

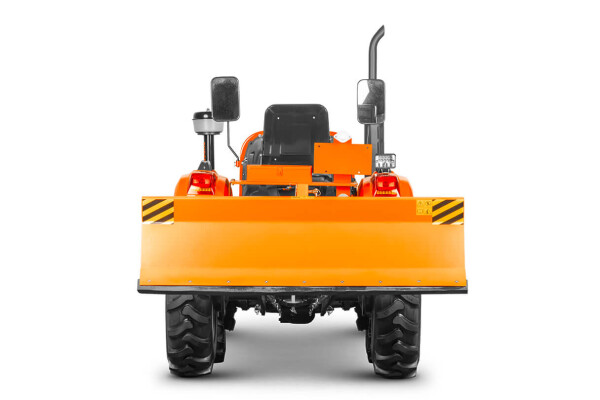

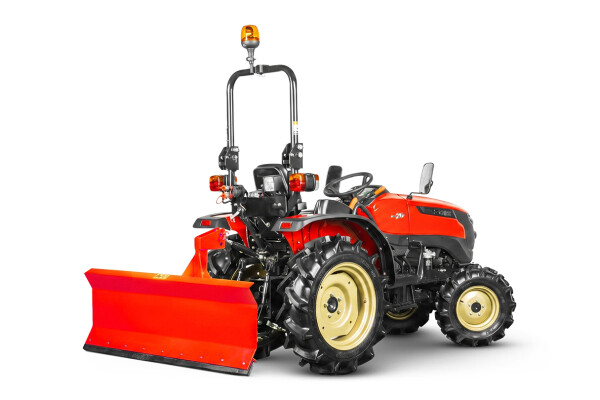

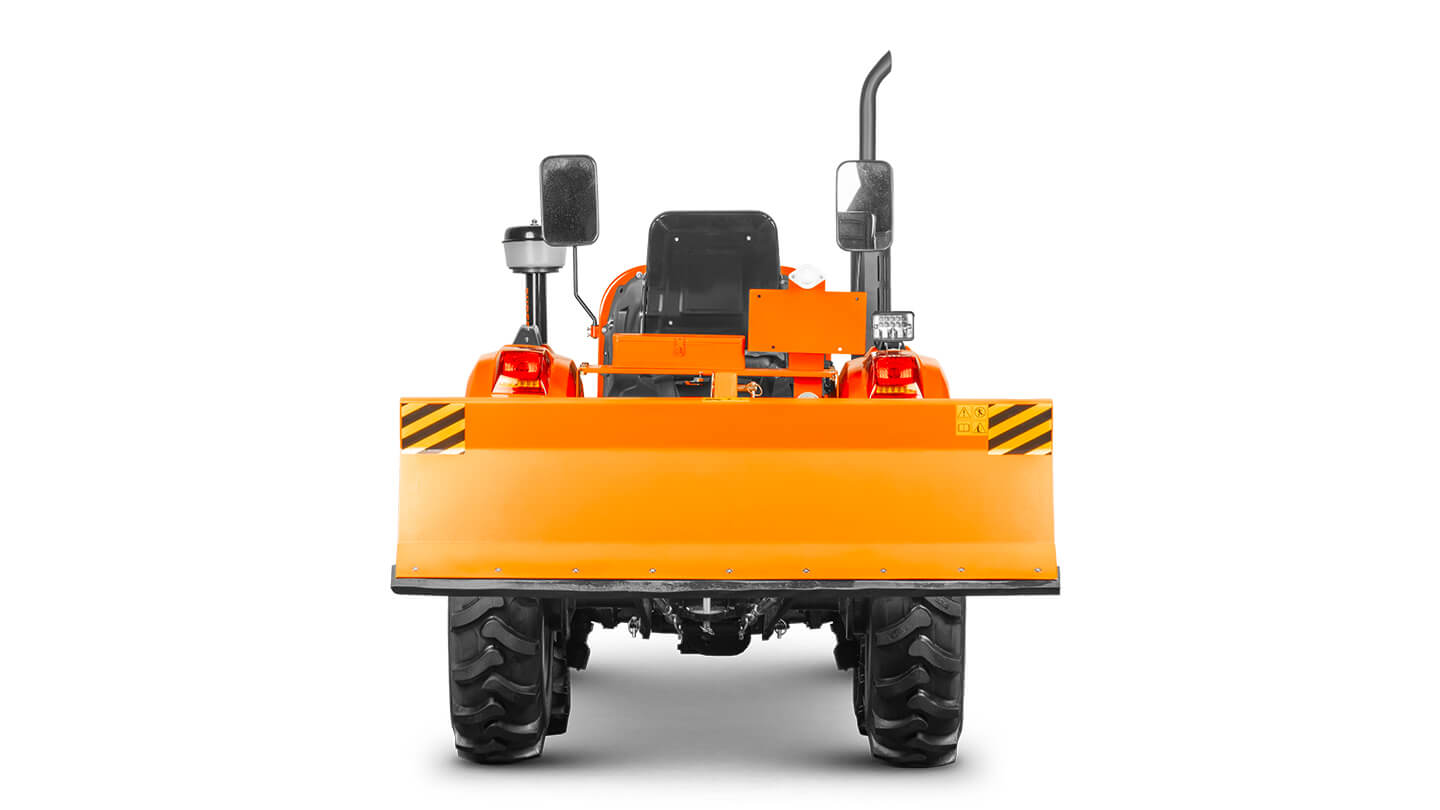

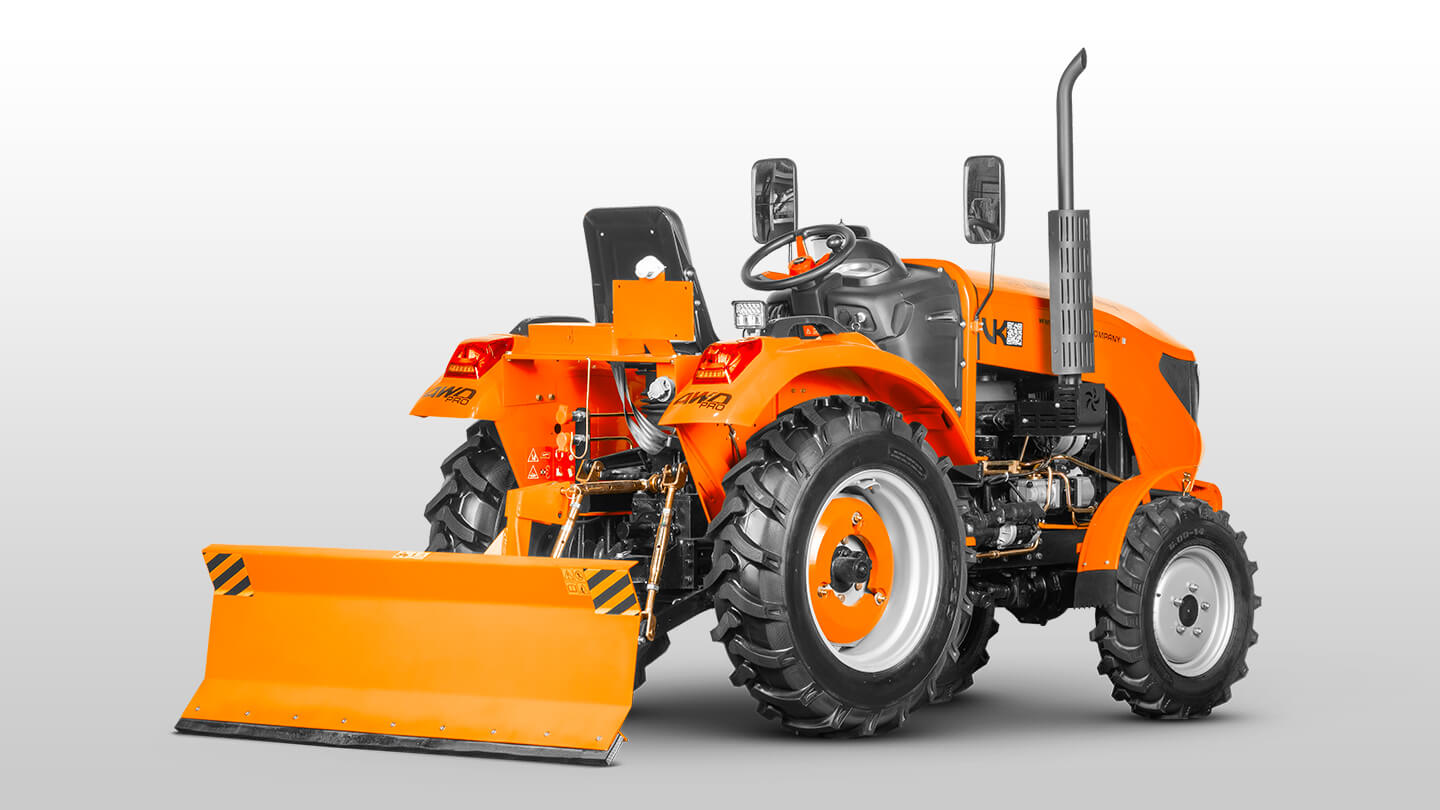

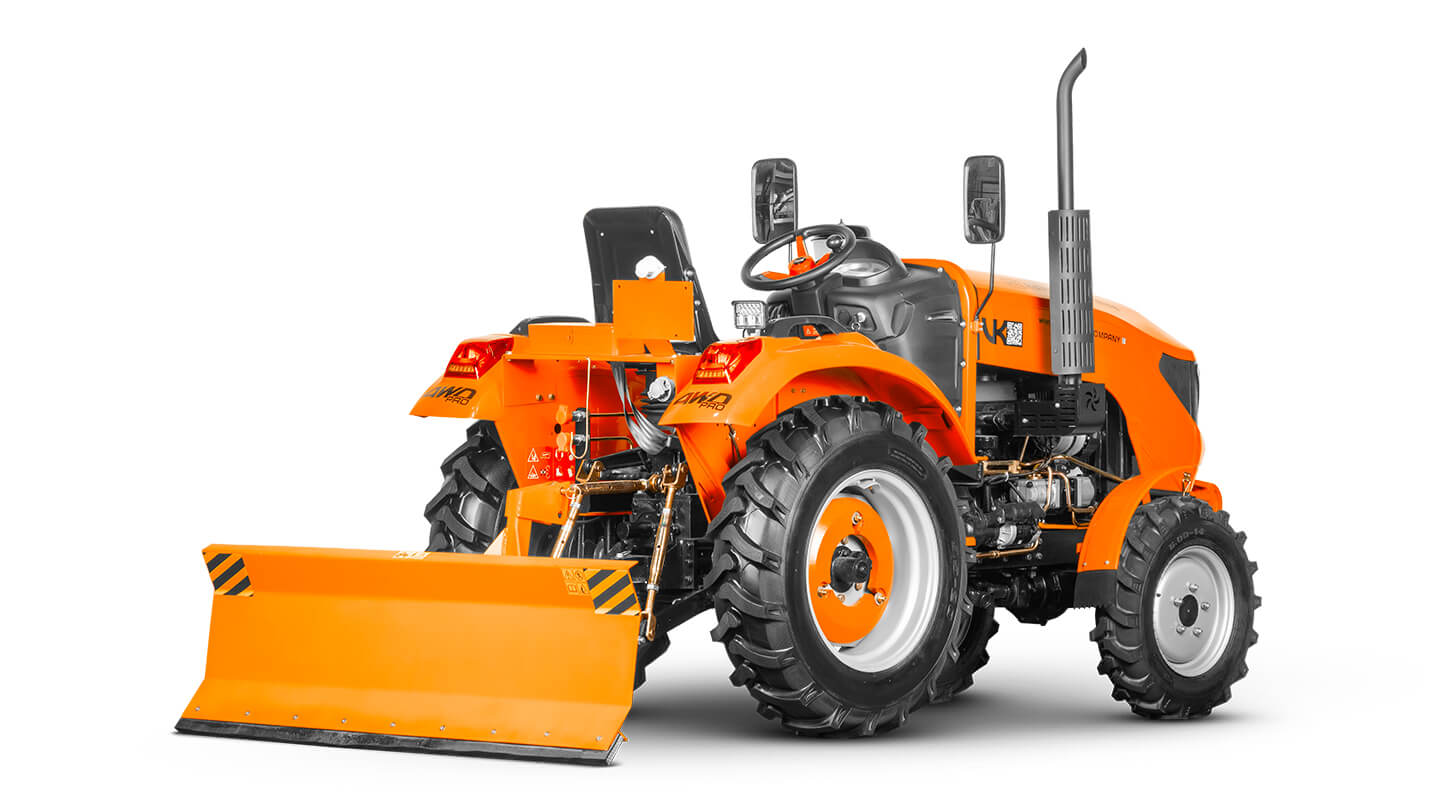

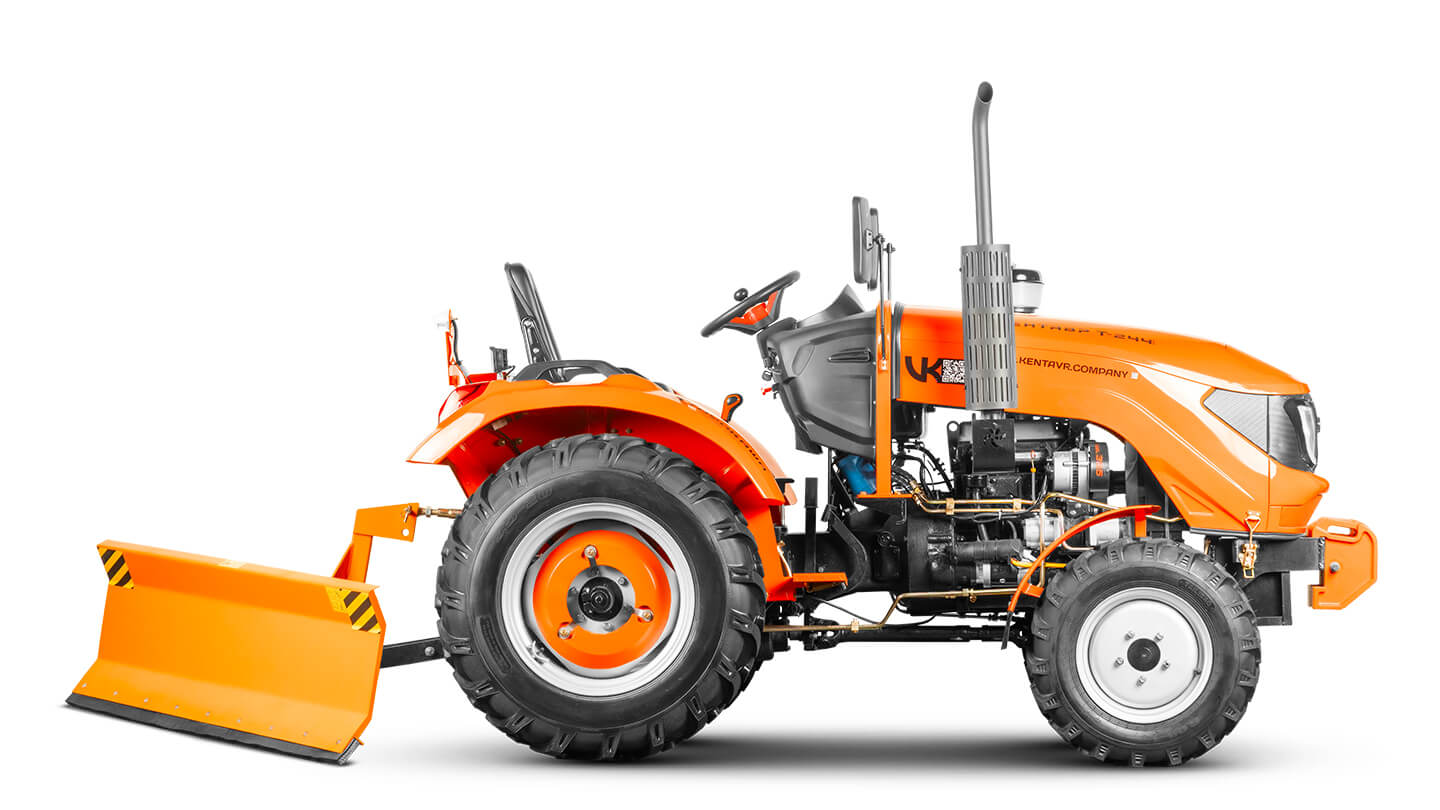

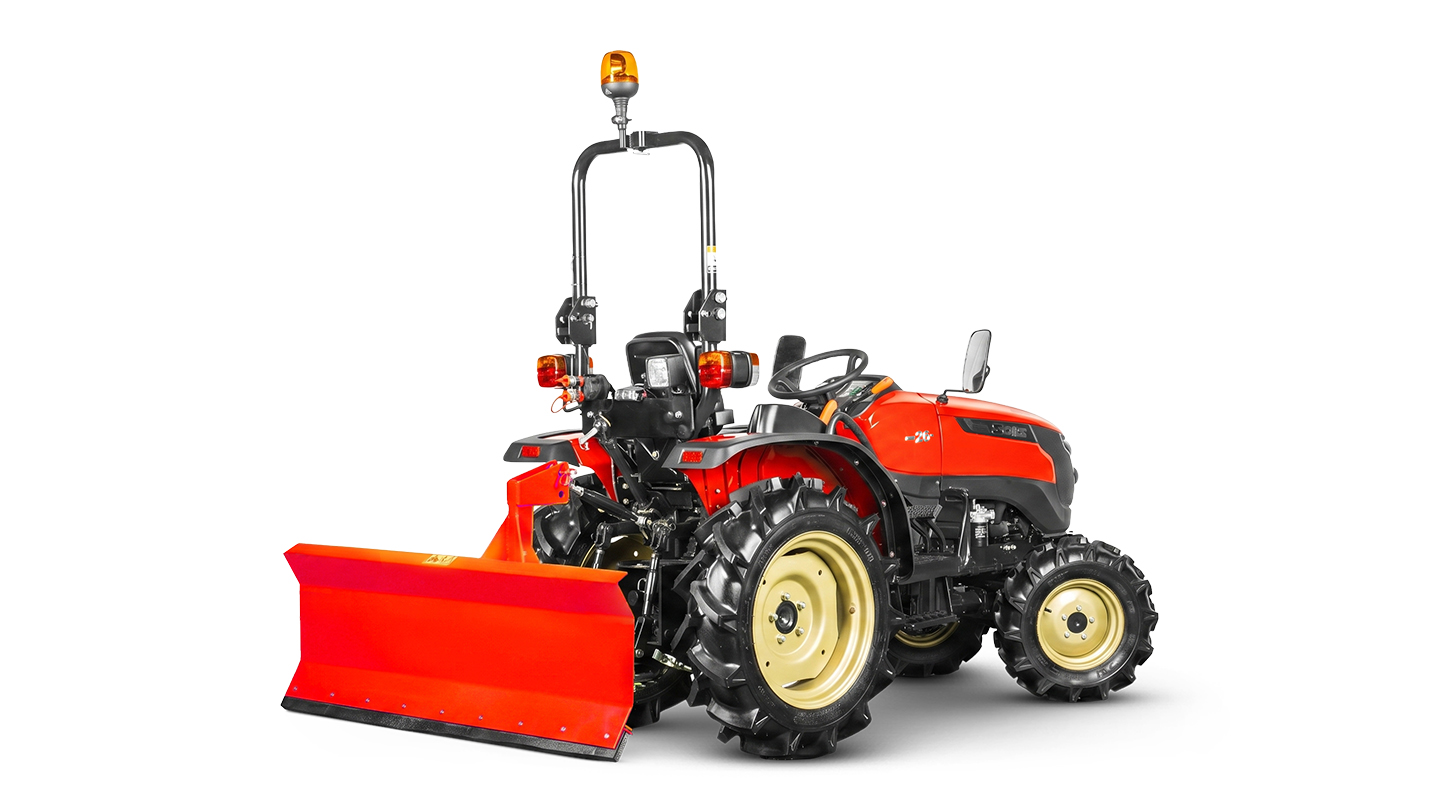

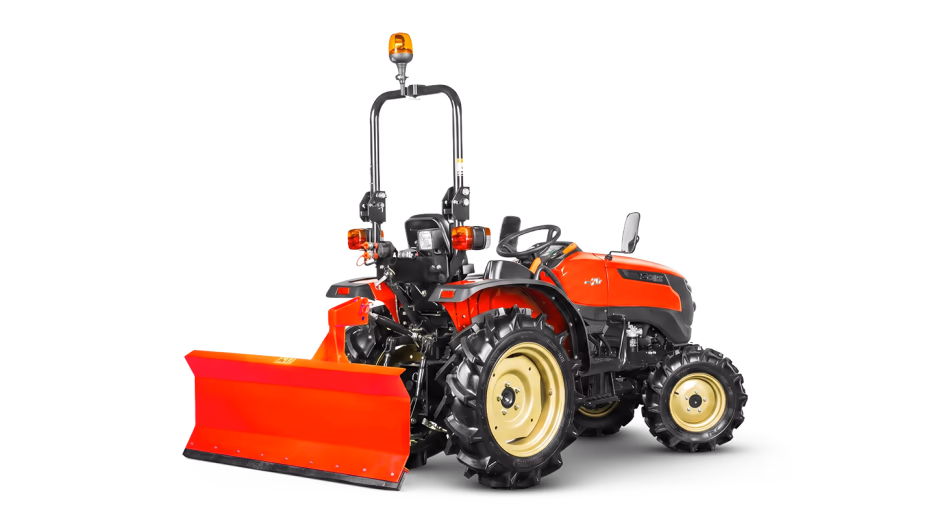

Отвал Flagman 1,6 м устанавливается на заднюю трехточечную навеску трактора и применяется для расчистки снега, снежной каши и рыхлой массы на дворах, подъездных путях, парковках, хозяйственных и складских территориях. Ширина захвата 1600 мм подходит для компактных тракторов от 24 л. с. Рабочая высота 540 мм позволяет перемещать снежную массу вдоль прохода или смещать ее к краю участка без чрезмерной нагрузки на трактор и навеску.

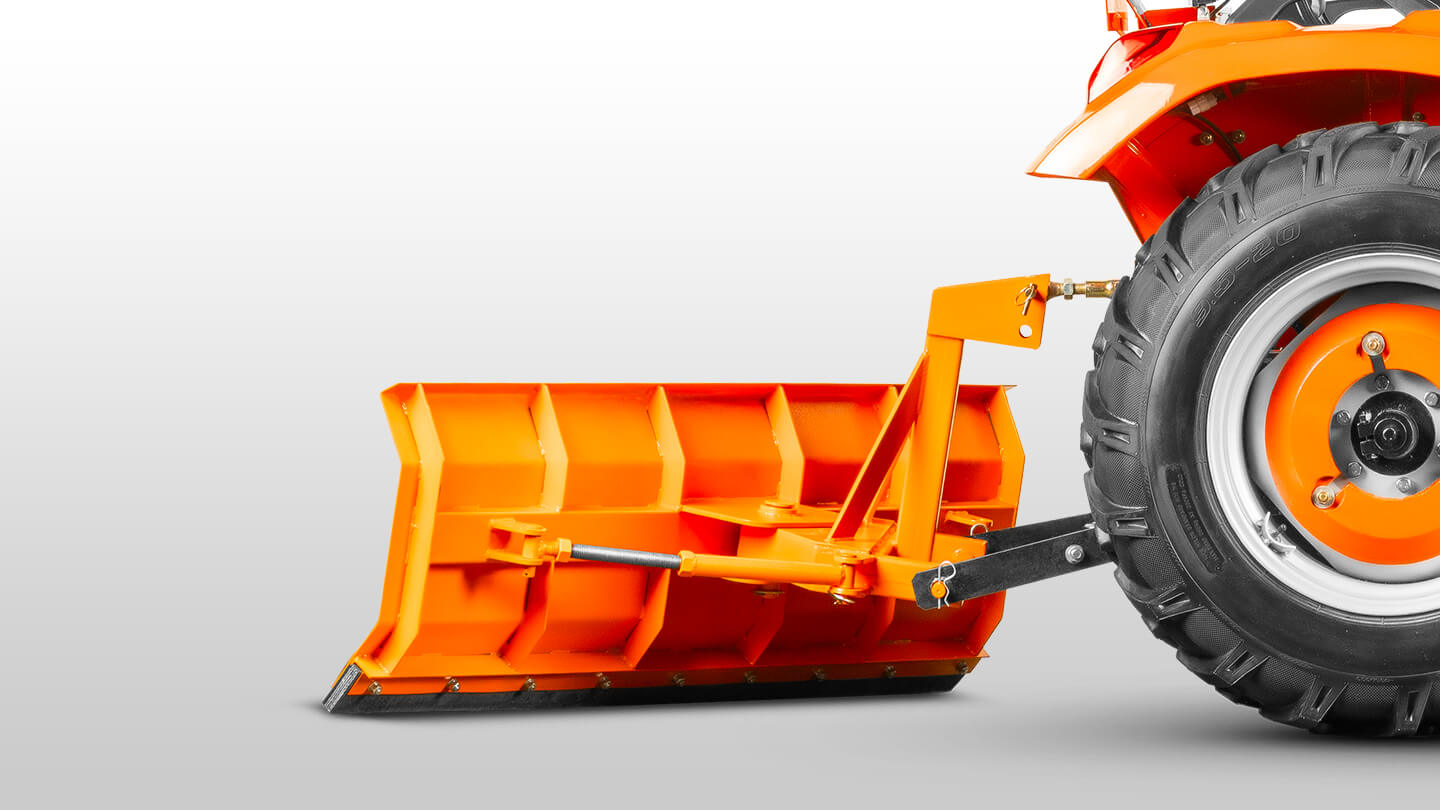

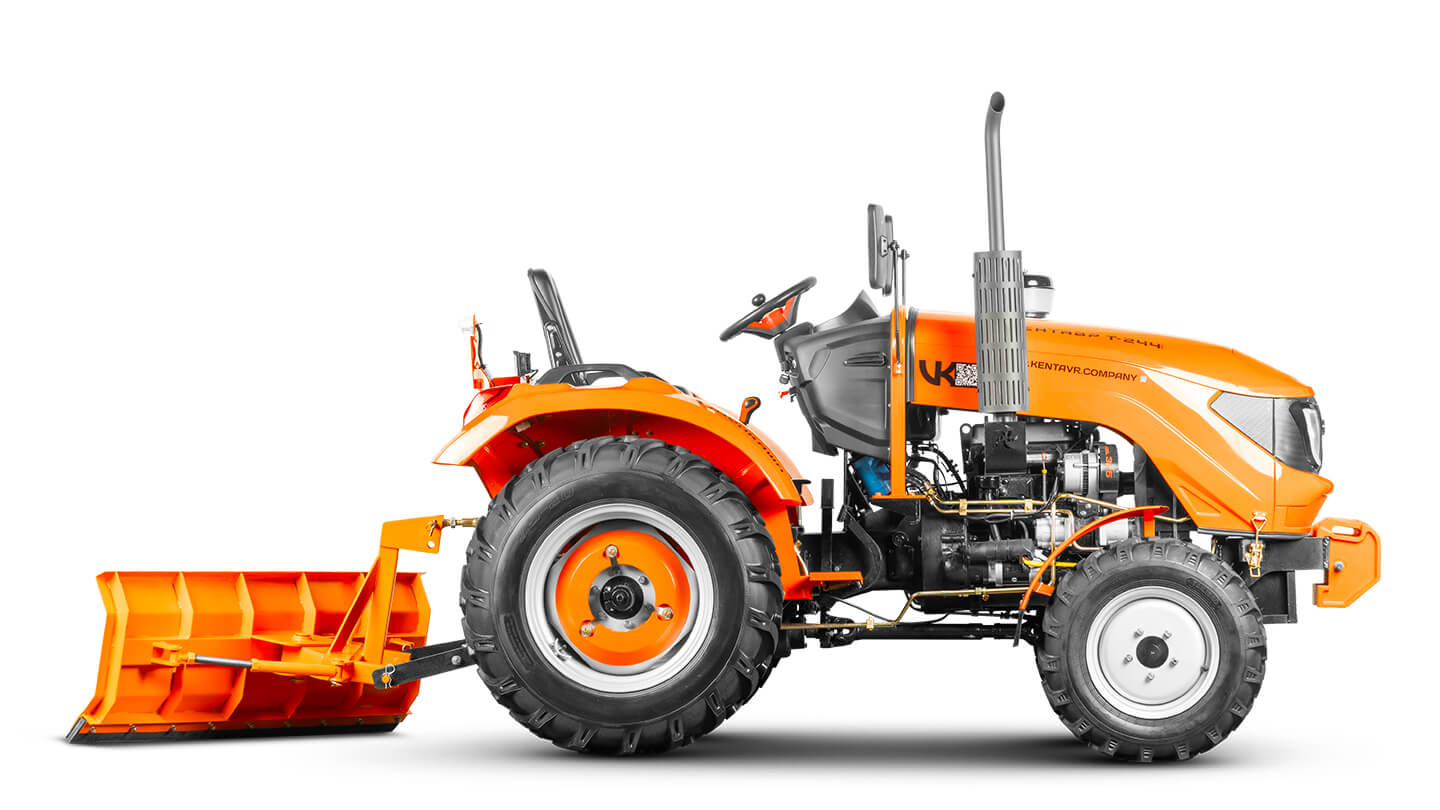

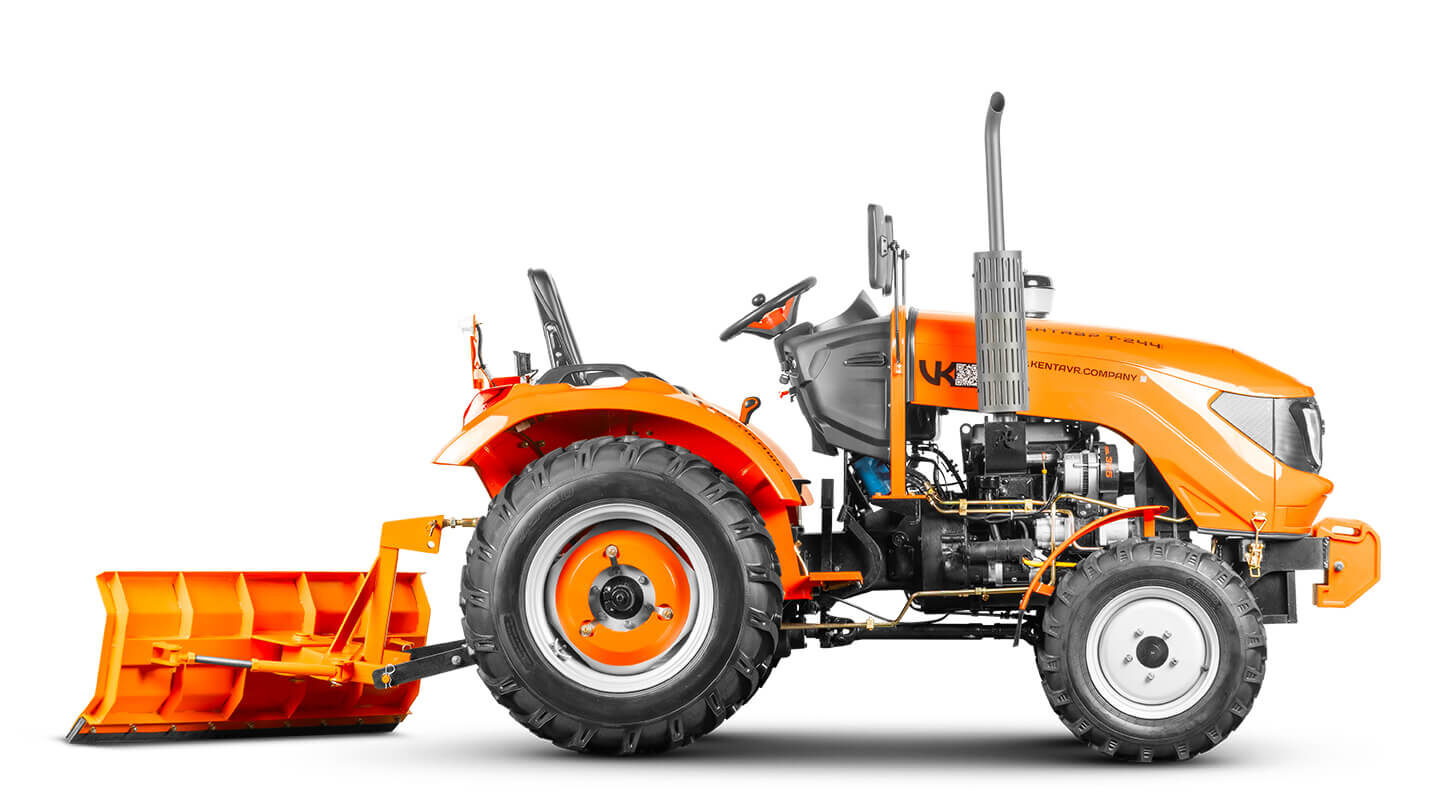

Рабочая часть изготовлена из листовой стали толщиной 4 мм. С тыльной стороны отвал усилен ребрами жесткости толщиной 4 мм, которые связывают верхнюю и нижнюю зоны рабочей части и снижают риск изгиба при работе с плотным, мокрым или слежавшимся снегом. Дополнительно по всей ширине задней части установлен профиль 75×40 мм, выполняющий функцию продольного силового элемента. Конструктивное исполнение повышает жесткость рабочей части и помогает равномернее распределять нагрузку по корпусу отвала.

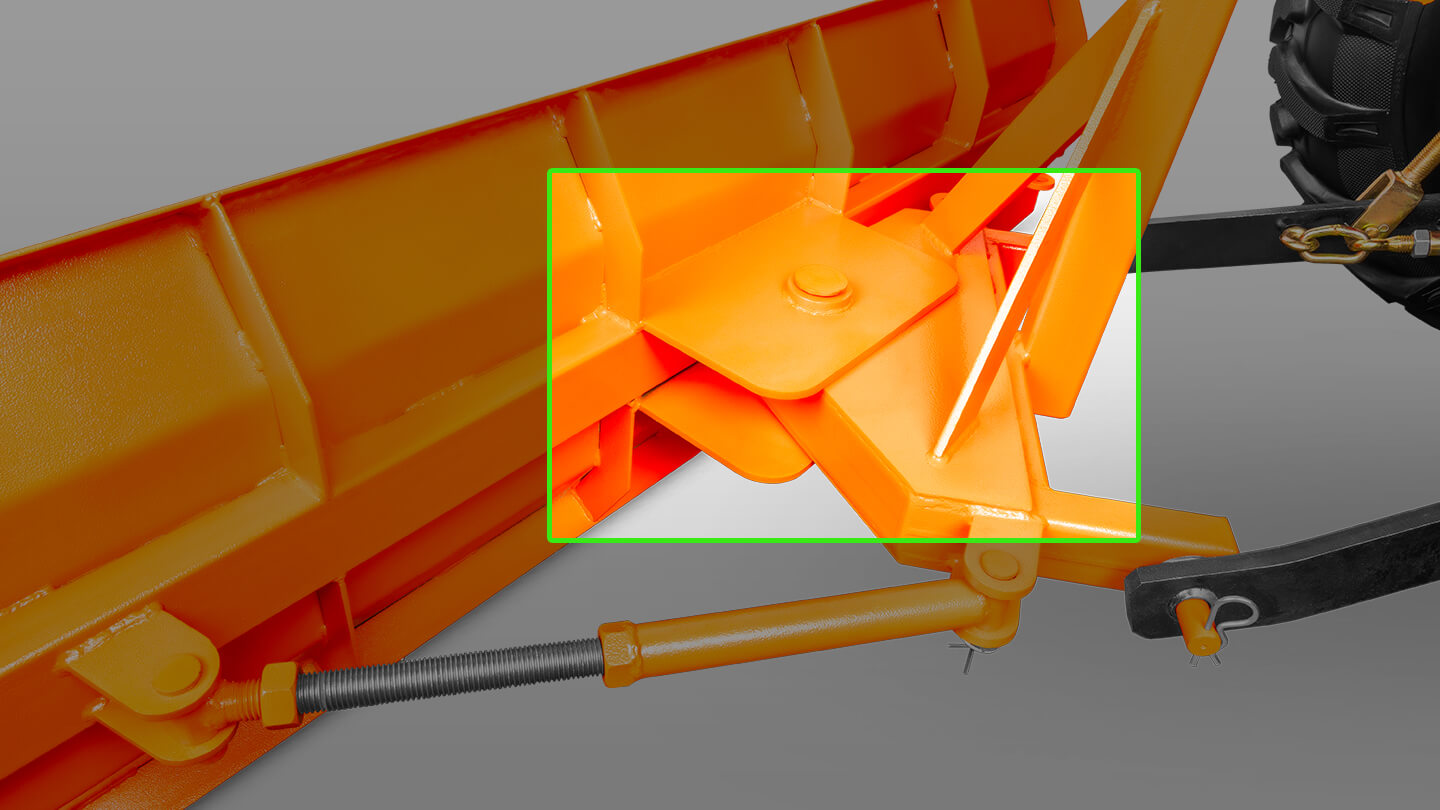

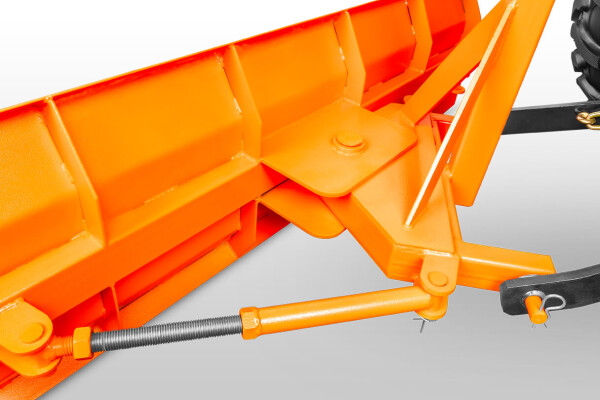

Поворотная часть соединена с рамой отвала через пластины толщиной 8 мм и ось диаметром 30 мм. Этот узел воспринимает основные нагрузки при работе отвала и передает усилие от рабочей части на раму навески. Усиленное исполнение зоны поворота снижает риск деформации при контакте с плотным снегом, неровностями покрытия и при боковом смещении материала.

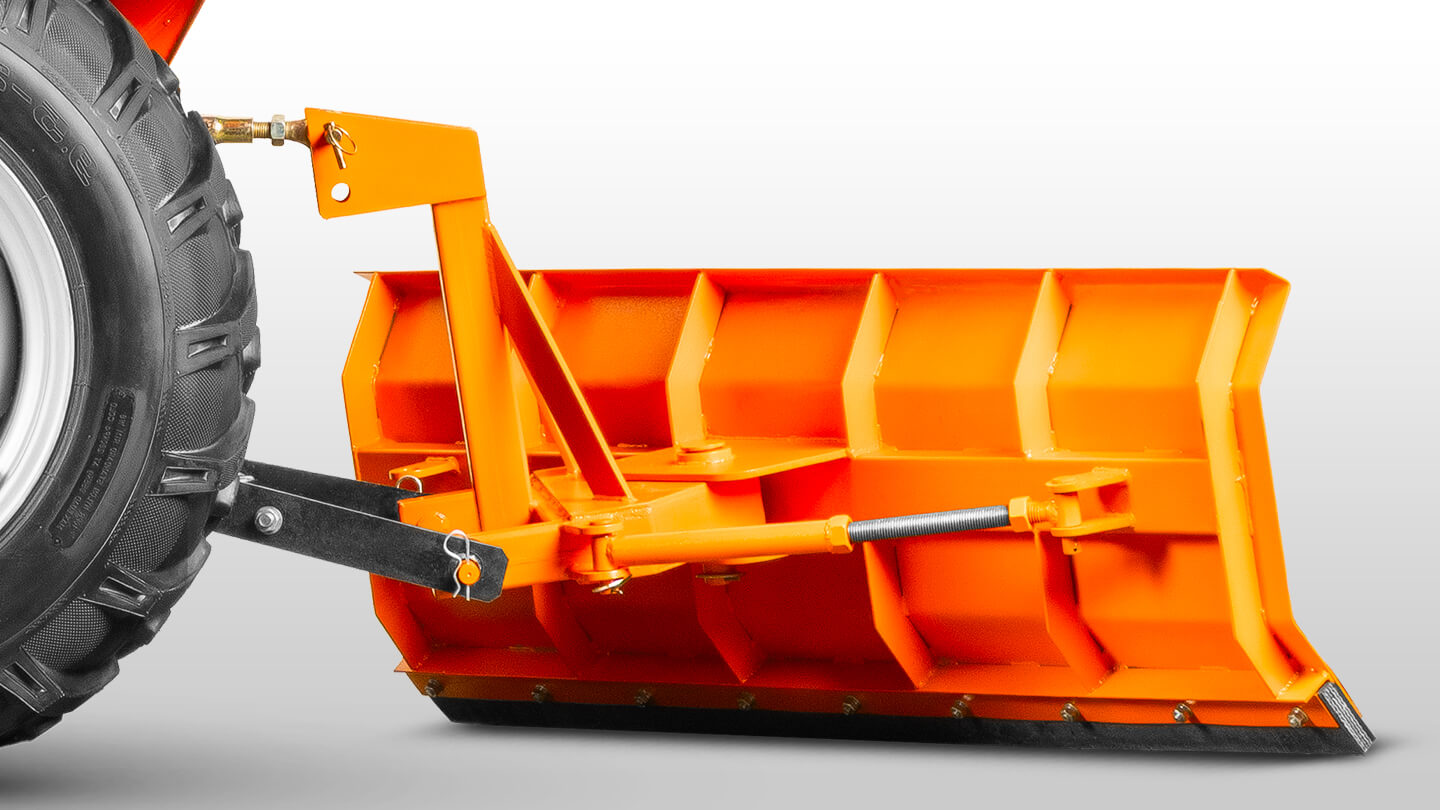

Система навески выполнена из профиля 40×60 мм и пластин толщиной 8 мм и шириной 55 мм. Отвал рассчитан на установку на заднюю трехточечную навеску 1 категории. Диаметр нижних пальцев составляет 22 мм, верхнего пальца — 19 мм. Профильная рама крепления воспринимает усилие от трехточечной навески трактора и передает его на рабочую часть отвала без локальной перегрузки в местах установки пальцев.

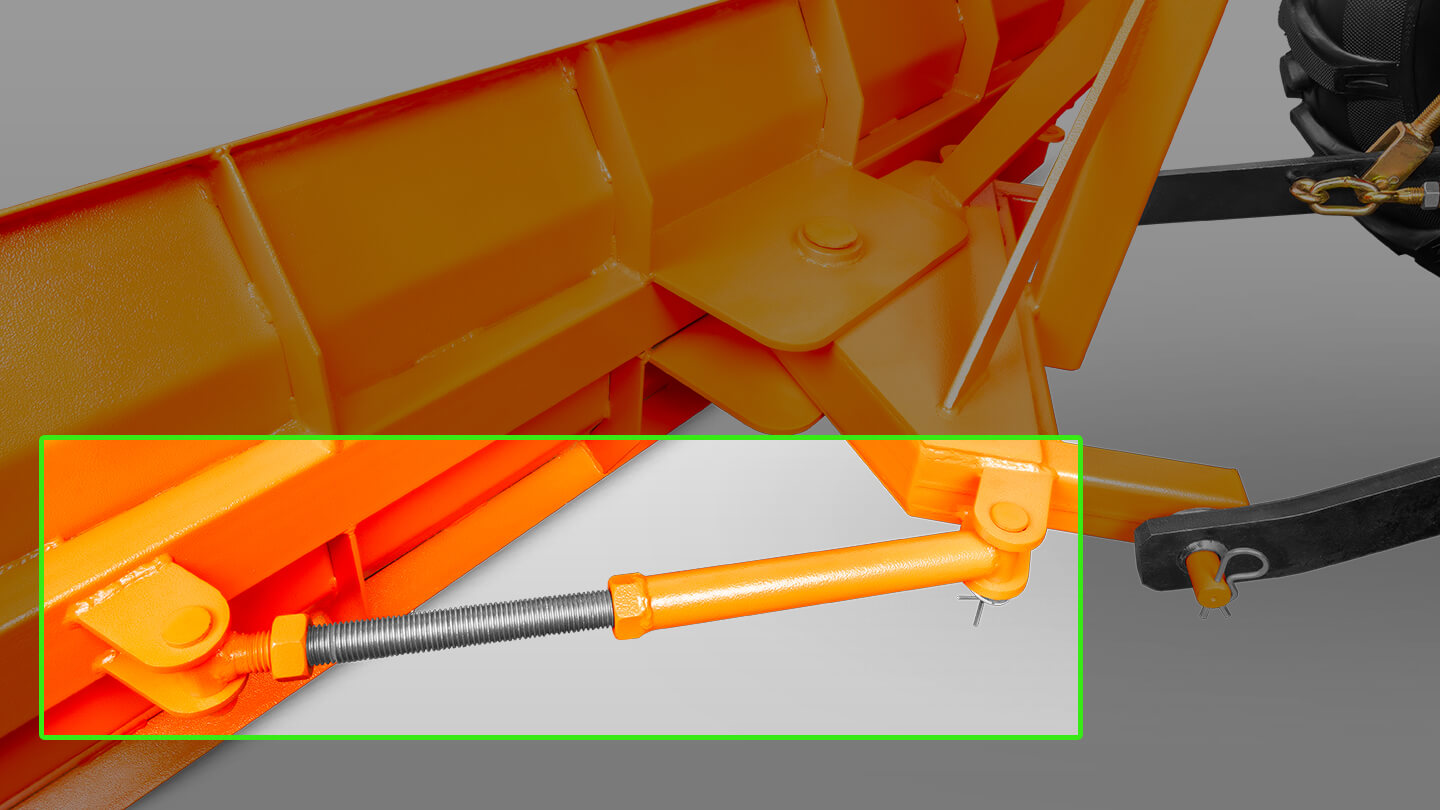

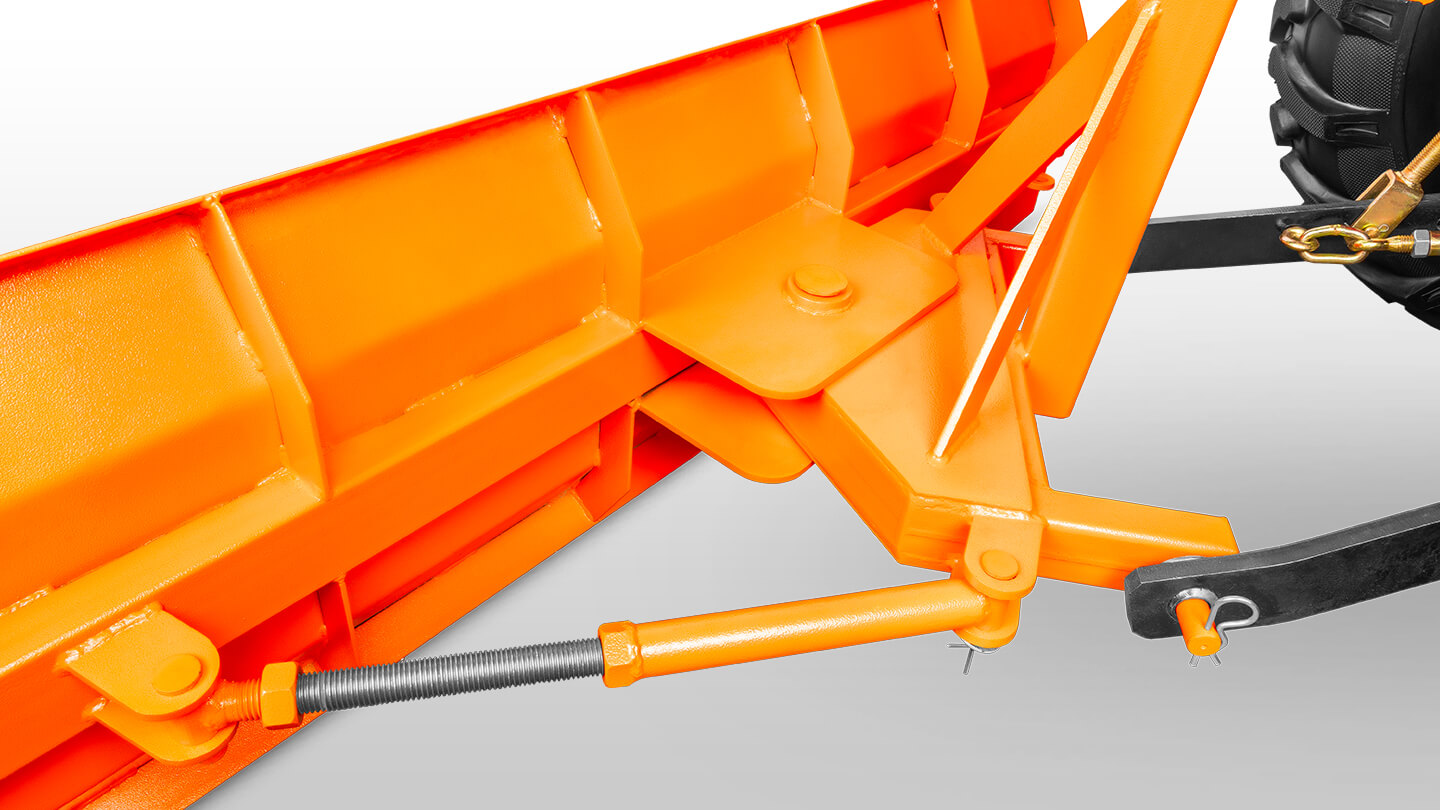

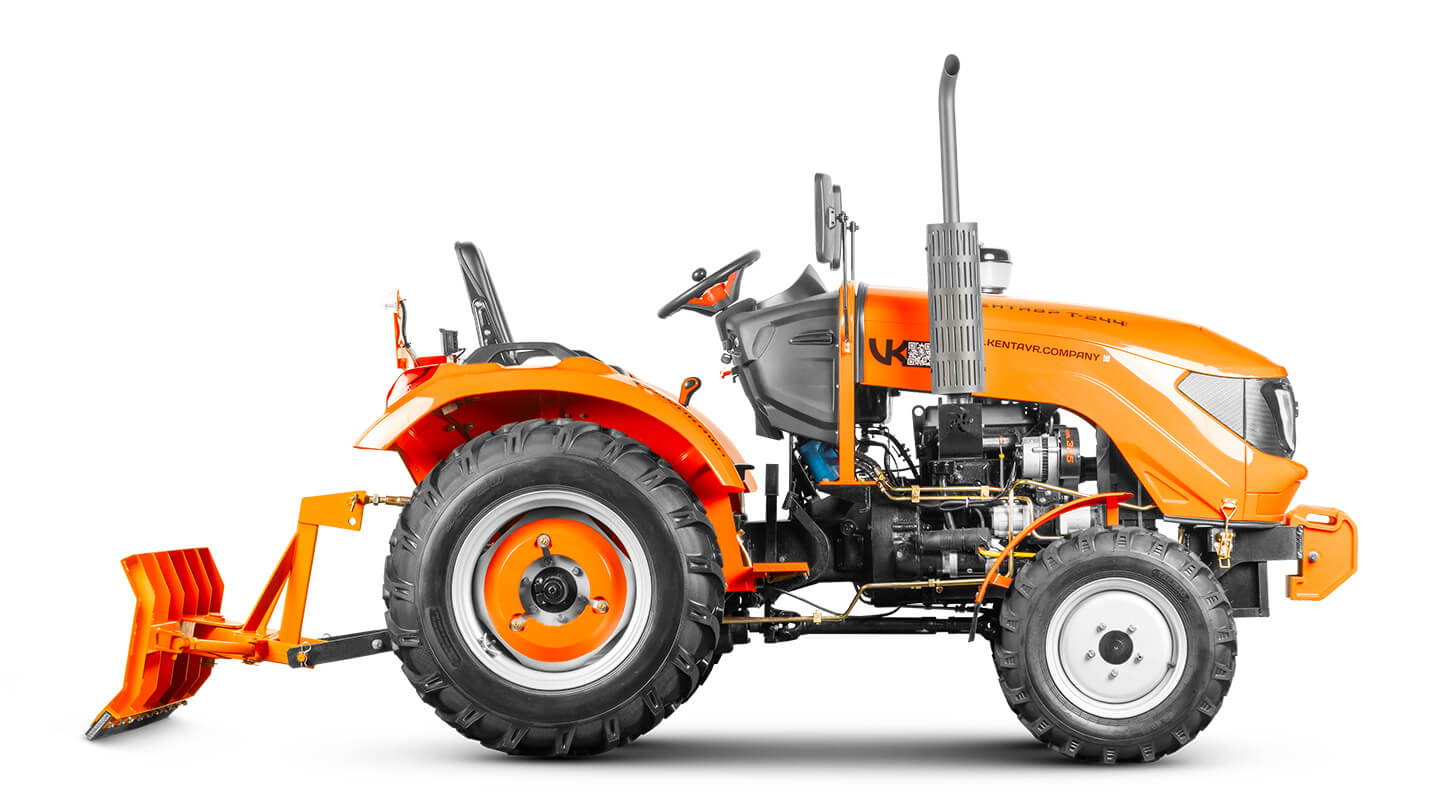

Поворотная конструкция с механической регулируемой тягой позволяет заранее задать направление смещения материала перед проходом. При уборке снега отвал может направлять массу в сторону, что удобно при расчистке дорог, дворовых территорий, складских площадок и подъездных путей. Ширина 1,6 м делает отвал удобным для работы в ограниченном пространстве, где важно сохранить маневренность трактора и не перегружать трактор и навеску.

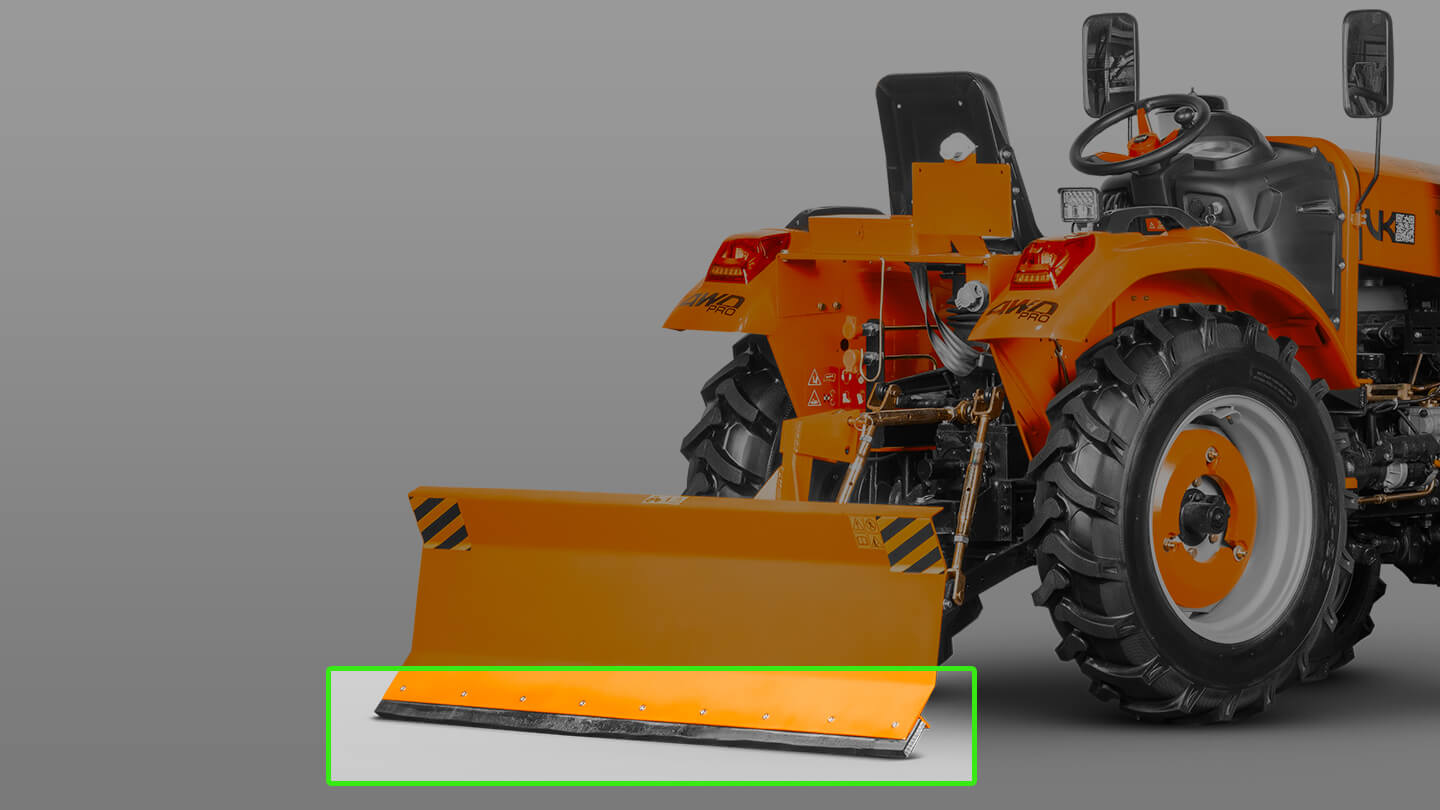

По нижней кромке установлена сменная резиновая лента размером 25×90 мм. Она контактирует с покрытием вместо металлической части отвала и принимает основной износ при уборке по асфальту, бетону, плитке, утрамбованному снегу и дворовым проездам. Резина смягчает проход по мелким неровностям, снижает ударные нагрузки на конструкцию и помогает защитить твердое покрытие от повреждений. При износе лента заменяется отдельно, без ремонта рабочей части отвала.
